Apv J092 لوحة حشوات مبادل حراري للعملية الكيميائية

لوحات مبادل حراري لوحة APV وحشيات نموذج J092 للعمليات الكيميائية والتطبيقات الصناعية

J092تشغيل المبادل الحراري للوحة النموذجية والتكوينات

تعد المبادلات الحرارية اللوحية واحدة من أكثر الطرق تنوعًا وفعالية من حيث التكلفة لتسخين و / أو تبريد السوائل.يستخدم المفهوم الأساسي لوحة نقل الحرارة المموجة لفصل السائل الساخن عن البرد ونقل الحرارة بين السوائل.



يتم إنشاء الختم بين الألواح بواسطة حشية محيطية تفصل أيضًا المنافذ عبر المنافذ ومناطق التدفق بحاجز مزدوج.تسمح الحشية إما للسائل بالتدفق أسفل قناة اللوحة أو تمريرها إلى قناة اللوحة المجاورة كما هو موضح في الشكل 1.



يمكن استخدام المبادلات الحرارية اللوحية في مجموعة متنوعة من التكوينات المختلفة.



أحد التكوين هو تبريد الدائرة المغلقة ، حيث يتم عزل وسط التبريد المتسخ مثل مياه البحر أو النهر أو البحيرة أو البرج في المبادل الحراري للوحة ويتم إعادة تدوير المياه النظيفة المعالجة باستمرار من خلال محطة المعالجة.هذا التكوين ، كما هو موضح في الشكل 2 ، يحمي معدات العملية من سائل التبريد المتسخ.




مواصفات مبادل حراري لوحة نموذجية J092


مساحة السطح	0.92 درجة
زاوية لوحة ثيتا	60 درجة 120 درجة
قطر الاتصال	229 ملم
سمك المموج اللوح	3.0 ملم
طول مركز اللوحة * العرض	1290 * 465 ملم
طول شكل اللوحة * العرض	1567 * 746 ملم



أبعاد الإطار J092



الإطار	WIDTH بوصة	ارتفاع بوصة	H بوصة	حجم الاتصال الاسمي بوصة	ضغط التصميم
J060 م -10	34 7/8 "	61 7/8 "	13 بوصة	8 بوصة	150 رطل / بوصة مربعة
J092 M-10	34 7/8 "	76 5/8 "	13 بوصة	8 بوصة	150 رطل / بوصة مربعة
J107 M-10	34 7/8 "	84 1/16 بوصة	13 بوصة	8 بوصة	150 رطل / بوصة مربعة
J154 M-10	33 7/16 "	103 1/8 بوصة	13 بوصة	8 بوصة	150 رطل / بوصة مربعة
J185 M-10	34 7/8 "	121 7/8 "	13 بوصة	8 بوصة	150 رطل / بوصة مربعة

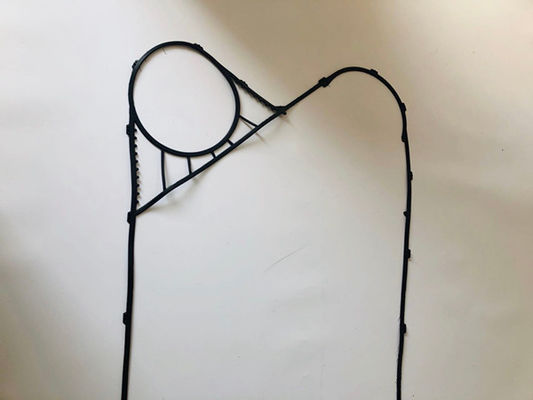

J092 لوحة مبادل حراري طوقا وصورة لوحة






معلمات طوقا OEM و ODM PHE

يجب أن تتمتع الحشيات المستخدمة في المبادلات الحرارية للألواح بالمتانة في مختلف أنواع السوائل وظروف درجة الحرارة / الضغط.أعدت M&C مواد الحشية التالية من أجل دعم مجموعة متنوعة من التطبيقات.


مادة	ماكس استخدام درجة الحرارة	صلابة	وسائط التطبيق
NBR	120 ℃	76 ± 2	الألكان والألكان والوسائط غير القطبية الأخرى وزيت الوقود والزيوت المعدنية الأخرى ؛زيوت التشحيم.زيوت حيوانية ونباتيةماء ساخن ، ماء مالح ، إلخ
NBR-HT	140	76 ± 2
HNBR	150	76 ± 2
EPDM	150	80 ± 2	الماء ، والبخار ، والجو ، والمنطقة غير البترولية ؛كيتون.كحول وسط قطبي إلخ
HEPDM	170	80 ± 2
فيتامين أ	180	80 ± 2	حمض ، قلوي ، مذيب عضوي ، زيت ساخن
فيتامين أ (زيت)
فيتامين ب
فيتون جي	200	80 ± 2	حمض قوي ، زيت ساخن مشبع بالبخار الساخن
سجل تجاري	-40 ~ 60	75 ± 2	المبردات


تصنيع المعدات الأصلية وأوديإممعلمات لوحة PHE



يتم اختيار اللوحات بشكل خاص من أنماط مختلفة لتحقيق مساحة مثالية ومبادل حراري فعال من حيث التكلفة لكل وحدة.يمكن تصنيف هذه اللوحات إلى ثلاثة أنواع ، نوع H ، نوع L ، نوع ميكس.



المموج لوحة



ترتيب قناة الزاوية المنخفضة لتطبيقات متطلبات انخفاض الضغط المسموح به ؛



ترتيب القنوات المختلطة للترتيب الاختياري للحصول على الأداء الأمثل ؛



ترتيب قنوات الزاوية العالية لأداء حراري أعلى وتطبيقات متطلبات انخفاض الضغط المسموح بها



المواد القياسية



304 من الفولاذ المقاوم للصدأ



هذا هو أقل تكلفة المواد لوحة نقل الحرارة.تتميز بمقاومة منخفضة للتآكل وعادة ما تكون متاحة فقط بسماكة 0.5 مم.يستخدم هذا النوع من لوحة نقل الحرارة عادةً في تطبيقات HVAC.



316 الفولاذ المقاوم للصدأ



هذه هي أكثر مواد لوحة نقل الحرارة شيوعًا وتستخدم في العديد من التطبيقات.يتمتع الفولاذ المقاوم للصدأ 316 بمقاومة عالية للتآكل ويتوفر عادة بسماكة تتراوح من 0.5 مم إلى 0.8 مم.



التيتانيوم



هذا النوع مقاوم جدًا للهجوم الكيميائي ، بما في ذلك معظم الأحماض والكلوريد ومياه البحر والكلور الكيماوي.عادة ما يتراوح سمك التيتانيوم من 0.5 مم إلى 0.6 مم.



هاستيلوي سي 276



الأسماء الشائعة الأخرى: سبيكة C276 ، Hastelloy C ، Inconel® سي - 276 ، هاستيلوي C276.

Hastelloy C276 عبارة عن سبائك فائقة من النيكل والموليبدينوم والكروم مع إضافة التنغستن لمقاومة ممتازة للتآكل في مجموعة متنوعة من البيئات القاسية.تُستخدم سبيكة C-276 على نطاق واسع في أقسى البيئات مثل المعالجة الكيميائية ، ومكافحة التلوث ، وإنتاج اللب والورق ، ومعالجة النفايات الصناعية والبلدية ، واستعادة الغاز الطبيعي الحمضي.يمكن أن تتراوح السماكة من 0.6 مم إلى 0.8 مم.



SMO 254



Sandvik 254 SMO عبارة عن فولاذ أوستنيتي مقاوم للصدأ عالي السبائك تم تطويره للاستخدام في مياه البحر والوسائط القوية الأخرى الحاملة للكلوريد.السماكة المتاحة من 0.6 مم إلى 0.8 مم.



ميزة لوحة PHE



	خاصية	مزايا	ما في ذلك بالنسبة لك!
أ	منطقة التوزيع	توزيع التدفق الفعال	يمنع سوء التوزيع
ب	منطقة نقل الحرارة بنمط اللوحة المموجة	يعزز الاضطراب ويقلل من التلوث	تأثير ممتاز لاستعادة الحرارة تعظيم وقت التشغيل
ج	أنظمة قفل اللوحة	تضمن مفاهيم "قفل الزاوية" و "قفل الفقاعة" حزمة ألواح ثابتة ومحاذاة جيدًا عند إغلاق الوحدة	عملية آمنة واقتصادية قدرة عالية على الخدمة الحد الأدنى من وقت تعطل الخدمة
د	نظام حشية EASYCLIP	حواف الحشية المشطوفة تثبت بسهولة في مكانها باستخدام القاذورات الخاصة بك يبقى في مكانه بشكل آمن ويوفر سلامة عالية في الختم	عملية موثوقة سهل وسريع الاستبدال لا حاجة لأدوات خاصة









مجالات / مناسبات تطبيق PHE


المواد الكيميائية	الصودا الكوستيك ، الأسمدة ، البتروكيماويات ، مصفاة النفط ، الزيوت والدهون ، الأدوية ، تبريد حمض الكبريتيك
طعام	حليب ، بيرة ، مشروب غازي ، صلصة ، نبيذ ، معقم منزلق
التدفئة والتهوية وتكييف الهواء	تكييف الهواء ، أعلى تسخين المياه
مصنع الصلب	فرن الانفجار ، الصب المستمر ، COG ، الطلاء والجلفنة ، تبريد فورمات الانفجار
معدن	تصفيح ، تبريد ، أنودة ، طلاء
الورق ولب الورق	الخمور الأسود ، الخمور الأبيض ، الهضم ، استعادة الحرارة
الغزل والنسيج	الألياف الاصطناعية والغزل والصباغة
تبريد مركزي	مياه البحر ومياه الأنهار ومحطة الطاقة والتوليد المشترك والبحرية وغيرها الكثير.





J092 لوحة مبادل حراري تطبيقات الصناعة الكيميائية النموذجية



البوكسيت إلى الألومينا	ألياف أكريليك	فصل الغاز / الزيت / الماء	معالجة التقطير
الكلور القلوي	الكابرولاكتام (مونومر لإنتاج النايلون 6)	إنتاج النفط والغاز	التخمير
تطبيقات مصنع أفران الكوك	إزالة الكبريت	البوليستر	كحول / إيثانول
رماد الصودا	أثلين كلايكول	البوليسترين	لب الورق والورق
تطبيقات مصنع الصلب	أكسيد الإثيلين	PVC	البنجر وقصب السكر
تطبيقات التعدين	راتنجات الفورمالديهايد	الألكلة	المنسوجات
حامض الكبريتيك	معالجة الزيت الخام	MTBE	تشطيب المعادن
ثاني أكسيد التيتانيوم / أصباغ	الجفاف / التحلية	مصفاة	السيارات
عملية الكلوريد	ضغط الغاز	معالجة مياه الصرف الصحي
فوسفات الزنك	معالجة الغاز	فسكوزي (حرير فسكوزي هو السليلوز المتجدد)



مزايا J092 للتطبيقات الكيميائية والصناعية



• مجموعة واسعة من مواد الحشية والألواح للوقوف في وجه سوائل العمليات العدوانية
• سهولة التنظيف والفحص
• أزواج شبه ملحومة وألواح حشية متوفرة
• تقلل الأزواج شبه الملحومة من فرصة التسرب
• يمكن تكييف التكوينات المرنة لتلبية احتياجات العملية المتغيرة
• عملية فعالة
• الكفاءة الحرارية العالية توفر المال من خلال تقليل منطقة نقل الحرارة المطلوبة
• يحسن احتجاز السائل المنخفض وقت بدء التشغيل ويقلل من تكاليف سوائل التشغيل
• يستعيد ما يصل إلى 97٪ من الحرارة
• يلغي إجراءات الصيانة المعقدة مثل الأشعة السينية والموجات فوق الصوتية وغيرها من إجراءات الاختبار غير المدمرة
• تقلل المواد المقاومة للتآكل الفحص والصيانة مع ضمان التشغيل الموثوق به
• عدم وجود أجزاء متحركة يلغي الاهتزاز ويقلل من الصيانة
• انخفاض تكاليف رأس المال بالمقارنة مع الشعل والأنبوب التقليدي
• تصميم مضغوط يوفر مساحة
• تخفيض تكلفة دورة الحياة
• يؤدي تقليل التلوث إلى زيادة الكفاءة الحرارية ، مما يقلل من تكاليف الصيانة والتشغيل



صورة مبادل حراري لوحة











M&C Heat Parts نبذة عن الشركة



تأسست M&C Heat Parts Co. ، Ltd في Wuxi ، Jiangsu.شركة M&C متخصصة في تصميم وتصنيع معدات نقل الحرارة عالية الجودة.تشتمل مجموعة المنتجات على الألواح والجوانات والمبادلات الحرارية ذات الألواح والمبادلات الحرارية ذات الحشوات والمبادلات الحرارية الملحومة بالنحاس.وبالتالي ، بصفتها أحد المنتجين القلائل في جميع أنحاء العالم ، تقدم M&C حلولًا بتصميمات ديناميكية حرارية مثالية لمختلف الصناعات وجميع التطبيقات تقريبًا.

توفر لك M&C خدمة الملحقات الشاملة والعلامات التجارية المتعددة والبدائل متعددة النماذج لاختيارك.سنلبي جميع متطلباتك من المبادل الحراري للوحة ونحافظ على تشغيل جهازك باستمرار من خلال التخزين الغني والاستجابة السريعة.

علاوة على ذلك ، لدينا نظام صارم لمراقبة الجودة وخدمة ما بعد البيع ، من شراء المواد إلى حزمة المنتج النهائي حتى استلام المنتج في حالة جيدة.تم استخدام منتجاتنا على نطاق واسع في جميع أنحاء العالم في مختلف المجالات.







M & C لوحة مبادل حراري ألواح وحشيات موديلات أخرى يوصى بها



Sondex / Danfoss - S4A ، S7 ، S20 ، S21 ، S22 ، S41 ، S43 ، S47 ، S65 ، S81 ، S86 ، S100 ، S120 ، S130 ، SFD7 ، SFD13 ، SW19 وما إلى ذلك ؛

APV / SPX - H17 و N25 و N35 و A055 و A085 و J060 و J092 و J107 و M92 و M107 و K55 و K71 و B110 و B134 و P105 و P190 و SR1 و SR2 و TR9GN و TR9AL وما إلى ذلك ؛

Tranter / Swep - GX12 و GL13 و GC26 و GC51 و GX26 و GX51 و GX42 و GX64 و GX85 و GX91 و GX140 و GX145 وما إلى ذلك ؛

API / Schmidt - Sigma 7 و Sigma 9 و Sigma 13 و Sigma 26 و Sigma 27 و Sigma 36 و Sigma 66 و Sigma 106 و Sigma 229 و Sigma Star 45 و Sigma Star 90 وما إلى ذلك ؛

Vicarb - V4 و V13 و V20 و V28 و V45 و V60 و V100 و V110 و V130 وما إلى ذلك ؛

هيساكا - EX11 ، EX15 ، EX15 ، LX026 ، LX195 ، LX395 ، LX595 ، RX135 ، RX395 ، RX595 ، UX115 ، UX225 ، UX395 ، UX495 ، UX815 ، UX995 وما إلى ذلك ؛

GEA - VT04 و VT10 و VT20 و VT40 و VT80 و VT405 و VT805 و VT1306 و NT50M و NT50X و NT100S و NT150S و NT150L و NT250M و NT250L وما إلى ذلك ؛

Funke - FP04 ، FP05 ، FP14 ، FP16 ، FP08 ، FP22 ، FP31 ، FP40 ، FP41 ، FP70 ، FP100 ، FP120 وهلم جرا ؛

Thermowave - TL200SS / PP ، TL250SS / PP ، TL400SS / PP.TL650SS / PP وهلم جرا ؛

DHP - DX143 و DX146 و DX20V و DX20DL و DX20DM و DX30S و DX36M وما إلى ذلك ؛

LHE - HT101 و HT102 و HT104 و HT151 و HT152 و HT202 و HT232 و HT233 وما إلى ذلك ؛



M & C لوحة مبادل حراري البضائع جاهزة للتسليم
